3M SOĞUK BÜZÜŞMELİK EK






Isı alev gerekmez, fabrikasyon üretim olduğu için %100 test edilmiştir, işçilik hataları minimumdur, montaj süresi kısadır.

QS 2000 SERİSİ ORTA GERİLİM KABLO EKLERİ


Orta gerilim kablolarının eklenmesinde kullanılan sistemler aşırı yük altında dahi en az kablonun kandisi kadar yüksek performansa sahip olmalıdır. 30 yıldan fazla bir tecrübeyle geliştirilmiş olan soğuk büzüşmeli kablo ekleri üstün elektriksel ve mekanik özelliklere sahip olan silikon kauçuk malzemeden imal edilmişlerdir

3M soğuk büzüşmeli orta gerilim ekleri kullanıcılara standartların gerektirdiğinden daha üstün özellikler sunmaktadır.

  • maksimum montaj güvenirliliği sağlamak için ek gövdesi bütün gerekli komponentleri içeren tek parçalı yapıya sahiptir
  • montajı kolay , herhangi özel alet ve alev gerektirmez
  • ek geniş uygulama aralığına sahiptir, değişik kablo kesitlerinde ve değişik konnektörlerde kullanılabilmektedir
  • ek gövdesi üretim yerinde %100 test edilmektedir
  • eklerin elektriksel performansı uluslararası standartları sağlamakta ve hatta geçmektedir

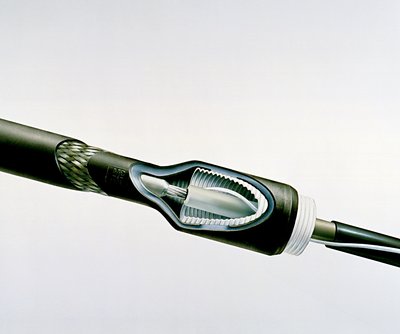

SOĞUK BÜZÜŞME TEKNOLOJİSİ


Ek muf gövdesi enjeksiyon sistemi kullanılarak sıvı silikon kauçuk malzemenin kalıplanması yolu ile üretilir. Gövde özel bir yöntemle ön gerilmeli olarak sökülebilir spiral bir göbek üzerine yerleştirilir. Uygulama sırasında elastomerik tüp ek bölgesinin üzerine getirilir ve spiral göbek çekilerek kablo veya damar üzerinde sıkı bir kavrama gerçekleştirerek büzüşmesi saglanır. Kullanılan sıvı silikon kauçuk malzeme , ek gövdesi kabloyu sürekli olarak çalışma ömrü süresince aynı kuvvette kavramasını saglayacak ve aynı zamanda bu süre içerisinde esnekliği muhafaza edecek şekilde formüle edilmiştir



                                   QS 1000   10/15 kV SOĞUK BÜZÜŞMELİ O.G. KABLO EKLERİ


ÜRÜN CİNSİKABLO KESİTİ 10kVKABLO KESİTİ 15kV
92 AG611-11 X 70 - 1 X 1501 X 50 - 1 X 150
92 AG621-11 X 185 - 1 X 2401 X 150 - 1 X 240
92 AG610-33 X 70 - 3 X 1503 X 50 - 3 X 150
92 AG620-33 X 185 - 3 X 2403 X 150 - 3 X 240


                               QS 2000 36kV SOĞUK BÜZÜŞMELİ KABLO EKLERİ

ÜRÜN CİNSİGERİLİMKABLO KESİTİ
94 AP621-136 kV1 X 25 - 1 X 150
94 AP631-136 kV1 X 185 - 1 X 300





                              QS 2000E SOĞUK BÜZÜŞMELİ O.G. KABLO EKLERİ


ÜRÜN CİNSİGERİLİMKABLO KESİTİ
92 AS610-110kV1 X 50 - 1 X 150
92 AS620-110kV1 X 120 - 1 X 400
92 AS630-110kV1 X 500 - 1 X 1000
92 AS610-310kV3 X 50 - 3 X 150
92 AS620-310kV3 X 185 - 3 X 300
93 AS620-115kV1 X 50 - 1 X 300
93 AS630-115kV1 X 400 - 1 X 1000
93 AS620-315kV3 X 50 - 3 X 300
94 AS620-136kV1 X 50 - 1 X 185
94 AS630-136kV1 X 240 - 1 X 1000
